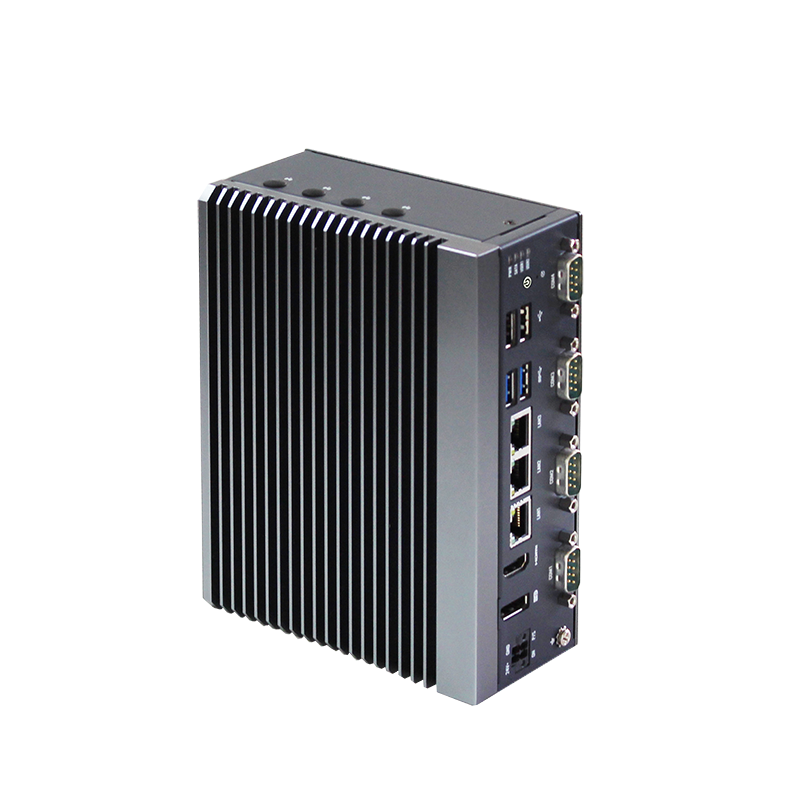

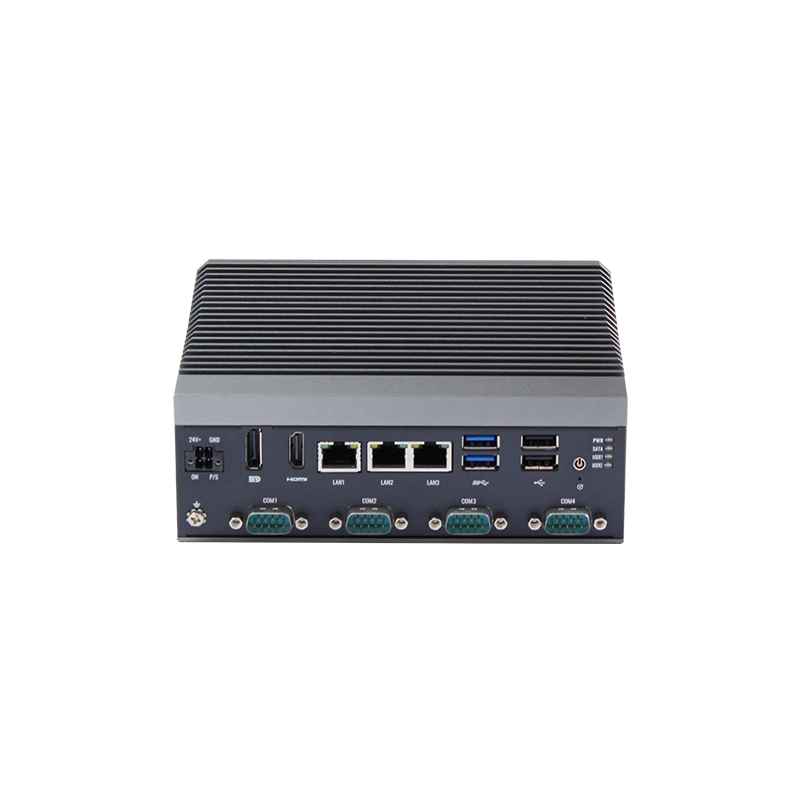

SZ221 无风扇超紧凑工业计算机

SZ221 无风扇超紧凑工业计算机

● Intel® Alder Lake-N N50/ N97/ N200/ i3-N305处理器
● 单通道 DDR5-4800内存，最大 16GB
● 通过 DP 和 HDMI 接口支持两个独立显示器
● 3 个 LAN 端口 (2 个 Intel i210-AT, 1 个Intel i226-V)
● 1 个 RS-232/422/485 接口，1 个 RS-232 接口，2 个 RS-232/485 接口
● 2 个 USB3.0 接口，2 个 USB2.0 接口
● 支持 4G/5G 网络，可选配 Wi-Fi 扩展模块
● DC 9~36V 输入，可选配 UPS 模块
● 172 x 125 x 62.5mm(长 x 宽 x 厚)
● 支持壁挂式、背挂式、DIN 导轨安装
● 符合 CE/FCC Class B 标准，ESD 静电防护等级为 8KV/15KV
● 支持Windows 10/11, centos 8, ubuntu 20.04/22.04操作系统

中央处理器参数列表

	Intel® Alder Lake N
中央处理器	N50	N97	N200	i3-N305
睿频	3.40 GHz	3.60 GHz	3.70 GHz	3.80 GHz
核心	2	4	4	8
线程	/	/	4	8
热设计功耗	6W	12W	6W	15W
缓存	6 MB	6 MB	6 MB	6 MB

产品规格

项目	子项目	SZ221系列
处理器系统	CPU	Intel® Alder Lake-N N50/ N97/ N200/ i3-N305处理器
	Chipset	Intel® SoC 集成芯片组
	BIOS	AMI 128Mbit SPI Flash
内存	技术	单通道 DDR5 4800MT/s SO-DIMM
内存	最大容量	Max. 16GB
图形	图形	Intel® Gen12 UHD Graphics Engines（SoC集成）
图形	图形特性	DX12, Open GL 4.6, Vulkan 1.2

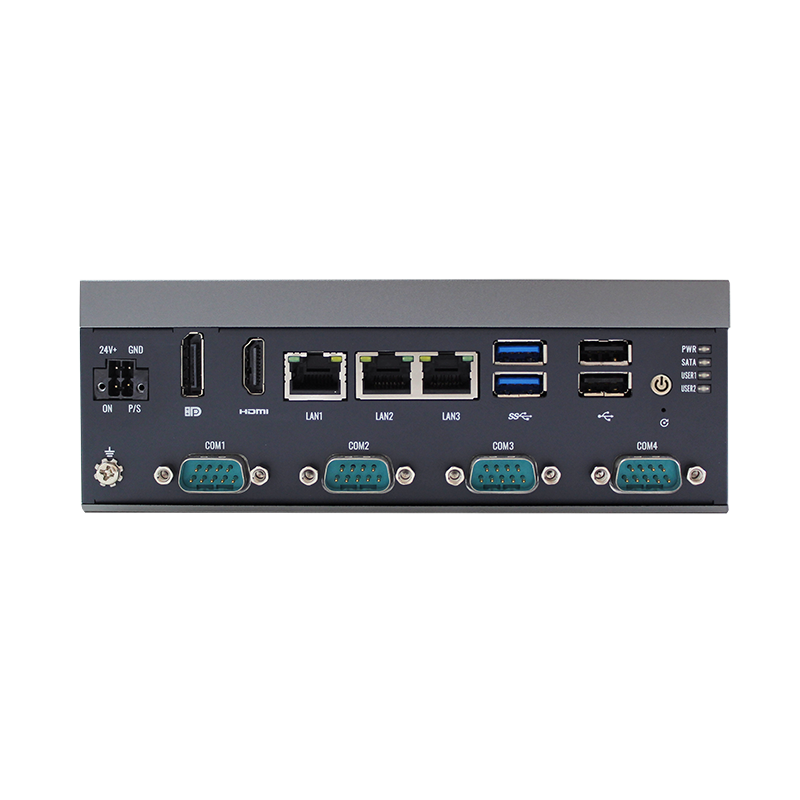

接口	网口	2 x Intel i210-AT GbE LAN, 1 x Intel i226-V 2.5GbE LAN
	DP	1 x DP1.4a up to 4096 x 2304@60 Hz
	HDMI	1 x HDMI2.0b up to 4Kx2K@60Hz
	USB 2.0接口	2
	USB 3.0接口	2
	直流电源插口	Phoenix 4 PIN
	串口	COM1: RS-232/422/485, COM2: RS-232, COM3~4: RS-485
扩展接口	M.2 E-Key	1 x M.2 2230 支持 Wi-Fi 模块(Support PCIe/CNVI)
	M.2 B-Key	1 x M.2 3052支持 4G/5G网络
	M.2 M-Key	1 x M.2 2280 SATA 3.0
	Internal USB 2.0	2 x Internal USB2.0(PIN Out), 1 x USB2.0 Type-A
	SIM	1 x Nano SIM
	UPS	1 x UPS (Optional)
指示灯	LED指示灯	POWER、SATA、USER1、USER2
电源	供电电压	DC 9-36V ± 10%
	最大功耗	60W
	电源管理	AT/ATX
其他	看门狗	定时器输出系统重置，可编程计数器范围从1到255分钟/秒
其他	TPM	TPM 2.0 (Optional)
环境指标	工作温度	0 ~ 60 °C
	存储温度	-40~85 °C
	相对湿度（工作状态下）	95% @ 40 °C(非凝结)
	相对湿度（存储状态下）	95% @ 60 °C(非凝结)
物理特征	尺寸	172 x 125 x 62.5 mm(长 x 宽 x 厚)
	重量	1.26kg
	安装方式	壁挂式/背挂式/DIN 导轨安装
认证	EMC	CE,FCC
操作系统	操作系统	Windows 10/11, centos 8, ubuntu 20.04/22.04
